Glosario

Términos específicos

A

Abatimiento: Rotación efectuada sobre una figura plana para situarla sobre un plano de proyección o paralela al mismo. Este mecanismo geométrico permite calcular dimensiones reales a partir de las proyecciones, o viceversa, situar verdaderas magnitudes en proyección.

Acotación: Es la medida de una característica de un objeto, han de escribirse con caracteres bien visibles (no deben producir dudas de comprensión) en sentido paralelo a las correspondientes líneas de cota, encima de las mismas.

Alejamiento: Distancia de un punto al plano vertical de proyección.

Alzado: Es la representación plana de la fachada de un edificio, el lado de una máquina o de un objeto, mediante proyección geométrica ortogonal, sin tener en cuenta la perspectiva, conservando éste todas sus proporciones.

Ángulo: Se denomina ángulo a la amplitud entre dos líneas de cualquier tipo que concurren en un punto común llamado vértice. Coloquialmente, ángulo es la figura formada por dos líneas con origen común.

Ángulo Agudo: Es el ángulo formado por dos semirrectas con amplitud mayor de 0° y menor de 90°.

Ángulo complementario: Son aquellos ángulos cuyas medidas suman 90º.

Arco: Es cualquier curva continua que une dos puntos.^{[ ]}También, se denomina arco a un segmento de circunferencia.

Arista: Es el segmento de recta donde intersecan dos planos.

Axonométrico: Sistema de representación que utiliza como base de proyección un triedro trirrectángulo. Este sistema posee tres variantes: Isométrico (los ejes forman entre sí tres ángulos iguales de 120º), Dimétrico (los ejes forman entre sí dos ángulos iguales y uno desigual) y Trimétrico (los ejes en proyección formas ángulos diferentes entre sí).

Representa objetos espaciales o tridimensionales en un plano. Esto se consigue por medio de las proyecciones obtenidas según los 3 ejes correspondientes a las 3 dimensiones del objeto espacial.

B

Bisectriz:  La bisectriz de un ángulo es la recta que lo divide en dos partes iguales. Es el lugar geométrico de los puntos del plano que equidistan (están a la misma distancia ) de las semirrectas de un ángulo.

C

Caballera: La perspectiva caballera es un sistema de representación que utiliza la proyección paralela oblicua, en el que las dimensiones del plano proyectante frontal, como las de los elementos paralelos a él, están en verdadera magnitud.

Cambio de plano: Es el mecanismo de proyectar sobre un plano diferente a un coordenado, con objeto de obtener una visión más favorable del elemento representado.

Círculo: Superficie geométrica plana contenida dentro de una circunferencia

Circunferencia: Es el perímetro del círculo cuya superficie contiene.

Coaxial: Dícese del elemento geométrico que tiene el mismo eje que otro.

Concéntrico: Dícese del elemento geométrico que tiene el mismo centro que otro.

Concurrente: Dícese del elemento que se junta o coincide con otro, en un mismo lugar. (los lados de un ángulo, son dos rectas concurrentes, que coinciden o se juntan en el vértice de dicho ángulo).

Cono: Porción de superficie cónica comprendida entre el vértice y un plano cualquiera.

a) Recto. El eje es perpendicular al plano de la base.
b) Oblicuo. El eje no es perpendicular al plano de la base.

c) Truncado. Cuando es cortado por un plano, definiendo una segunda base.

Coordenadas cartesianas: Las coordenadas cartesianas (o rectangulares) x e y se denominan abscisa y ordenada, respectivamente.

Corte: Es un artificio según el cual se produce una separación imaginaria de material, que nos permite ver el interior de la pieza.

Cota: Líneas auxiliares para indicar distancias entre determinados puntos o elementos del objeto dibujado.

Cuadro de datos (rotulación): Se denomina “cajetín”, “cuadro de datos” o “cuadro de rotulación”, al rectángulo que normalmente se sitúa en la parte inferior derecha del plano y sobre el que se introducen una serie de datos representativos y vinculados al plano.

Cubo: Un cubo o hexaedro regular es un poliedro (cuerpo geométrico cuyas caras son planas y encierran un volumen finito) de seis caras cuadradas congruentes, siendo uno de los llamados sólidos platónicos (se caracterizan por ser poliedros convexos cuyas caras son polígonos regulares iguales y en cuyos vértices se unen el mismo número de caras).

Cuerda: Es un segmento rectilíneo, que une dos puntos de una circunferencia, sin pasar por el centro.

Croquis: Es un dibujo que sintetiza rápidamente una idea, una observación o un problema. Para los arquitectos, el croquis tiene el propósito de registrar una realidad y a la vez, proponer sobre ella; es por eso que el croquis aparece durante todas las etapas de una obra, desde la selección de sus condicionantes, la observación del terreno donde se emplazará – equivalente a un rápido levantamiento de información – y las particularidades del programa requerido, hasta las primeras concepciones del proyecto, la revisión rápida de alternativas y su concepción material y constructiva.

D

Desarrollo: Resultante de la conversión por aplanamiento de una forma plana tridimensional en otra bidimensional.

Diámetro: Es un segmento rectilíneo, que une dos puntos de una circunferencia pasando por su centro. Su longitud es igual a dos radios.

Diedro: Intersección de dos planos entre sí formando.

Diamétrico:

Directriz: Línea sobre la que se apoya constantemente otra al engendrar una superficie.

Dodecaedro: Poliedro formado por doce caras pentagonales. Cuando éstas son pentágonos regulares.

E

Eje radical: El eje radical de dos circunferencias lo constituyen los puntos del plano que tienen la misma potencia respecto a dichas circunferencias.

Elipse: Es un lugar geometrico de los puntos de un plano cuya suma de distancias a dos puntos fijos es constante.

Elipsoide: Es una superficie curva cerrada cuyas tres secciones ortogonales principales son elípticas.

Equilátero: Es una figura que presenta sus lados iguales.

Equidistancia: Distancia igual entre varios puntos u objetos.

Escala: En representación de toda figura, será en base a la relación entre las dimensiones del dibujo y del objeto. De Acuerdo a esta proporción, el dibujo podrá aumentar, disminuir o ser igual a las dimensiones del objeto. Es un número abstracto, que resulta de dividir longitudes expresadas en las mismas unidades y que debe interpretarse como las veces que aumenta o disminuye el dibujo.

Escaleno: Se aplica al triángulo que tiene distinta longitud en cada uno de sus tres lados.
o a un cono o pirámide cuyo eje es oblicuo a la base.
 F

Foco: Es un punto (o puntos) singular, respecto del cual se mantienen constantes determinadas distancias relacionadas

Formato: Se llama formato a la hoja de papel en que se realiza un dibujo, cuya forma y dimensiones en mm. están normalizados.

 G

Generatriz: Es una línea exterior de una superficie que al girar alrededor de un eje da lugar a un cuerpo de revolución como el cilindro y cono.



Geometría: Traza las cosas a escala, tal cual son, pero considerando que lo que dibuja es completamente plano.

Geometría descriptiva:  Parte de la geometría que se encarga del estudio de las propiedades geométricas y de la relación espacial de las figuras partiendo de sus proyecciones ortogonales sobre una superficie plana.

Geometría proyectiva: Es la rama de la geometria que se encarga de estudiar las propiedades graficas de las figuras geometricas.

Giro: Los giros son otro de los procedimiento para obtener proyecciones en verdadera magnitud.

H

Hexaedro: Un hexaedro regular o cubo es un poliedro regular formado por 6 cuadrados iguales.

Hipérbola: La hipérbola es una curva abierta y plana, con dos ramas, que se definen como el lugar geométrico de los puntos del plano cuya diferencia de distancias r'-r, a dos puntos fijos F y F', denominados focos, es constante e igual a 2a, siendo 2a la longitud del eje real A-B de la hipérbola. Al eje CD, se le denomina eje imaginario, siendo su longitud 2b. Ambos ejes se cruzan perpendicularmente en el centro O, punto medio de los dos ejes. Por lo tanto, la hipérbola es simétrica, respecto a los dos ejes.

Hiperboloide: Superficie creada al girar una hipérbola alrededor de uno de sus ejes de simetría. La rotación alrededor del eje conjugado produce una hiperboloide de una hoja. La rotación alrededor del eje transversal crea una hiperboloide de dos hojas.

Horizontal: Dirección de izquierda a derecha, o en ángulo recto con respecto a una línea hacia arriba.

I

Icosaedro: Un icosaedro es un poliedro de veinte caras, convexo o cóncavo. Sus caras han de ser polígonos de diecinueve lados o menos.

Intersección: Punto en el cual una línea o una curva cruza un eje dado. También se refiere al segmento interceptado: parte de un segmento de línea obtenido de una transversal cortada por un par de líneas.

Isométrico: Se refiere a aquel dibujo tridimensional que se ha realizado con lo sejes inclinados formando un ángulo de 30° con la horizontal.

Isósceles: Dícese del triángulo que tiene dos lados iguales. Un triángulo es isósceles, si tiene dos lados de la misma longitud. Los ángulos que se oponen a estos lados tienen la misma medida.

J

Jamba: Piezas de piedra, ladrillo o madera que, puestas verticalmente a ambos lados de una puerta o ventana, sostienen el dintel o el arco.

Junta:

K

L

Línea: En geometría, una línea es un seguimiento continuo de infinitos puntos. Es una figura geométrica que sólo tiene una sola dimensión: longitud. Cada línea tiene dos sentidos y una dirección.

Línea de tierra: Es la línea imaginaria donde se apoya el modelo u objeto a representar. Línea de tierra: es la línea de apoyo.

Línea oculta: La línea de objeto oculta se usa para mostrar superficies bordes o esquinas de un objeto. Están ocultas a la vista.

LT:

Lugar geométrico: Se denomina lugar geométrico al conjunto de los puntos del plano que satisfacen una determinada propiedad. Dicha propiedad se enuncia habitualmente en términos de distancias a puntos, rectas o circunferencias fijas en el plano y/o en términos del valor de un ángulo.   En muchas ocasiones, los lugares geométricos que satisfacen una propiedad dada son elementos sencillos (una recta, una circunferencia, una curva cónica,...), mientras que en otras ocasiones pueden corresponderse con trazados mucho más complejos.

M

Mano alzada: El dibujo a mano alzada es aquel que se realiza sin emplear ninguna herramienta auxiliar, sino que se hace con la mano y el lápiz u otro instrumento similar.

Mediatriz: La mediatriz de un segmento es la recta perpendicular a dicho segmento trazada por su punto medio.

  N

Normalización: Es el proceso mediante el cual se regulan las actividades desempeñadas por sectores tanto privado como público. En materia de salud, medio ambiente, seguridad, comercio, etc. Por medio de la cual se establece la terminología, las directrices, las especificaciones y métodos de prueba.

O

Oblicuo: Sesgado, inclinado al través o desviado de la horizontal

Obtuso: Se aplica al objeto que no tiene punta. Se aplica a los ángulos mayores de 90º y menores de 180º

Octaedro: Poliedro que tiene ocho caras poligonales. El octaedro regular es un poliedro que tiene ocho triángulos equiláteros como caras.

Ortogonal: Que forma ángulo recto.

Óvalo: Un óvalo, en geometría, es una curva cerrada plana que se asemeja a una forma ovoide o elíptica.

Ovoide: El ovoide es un trazado geométrico, concretamente una curva cerrada y plana que está formada por un semicírculo, dos arcos de circunferencia iguales y otro desigual. A diferencia del óvalo, sólo tiene un eje de simetría.

P

Parábola: Curva abierta simétrica respecto de un eje, con un solo foco y que resulta de cortar un cono circular recto por un plano paralelo a una de sus generatrices.

Paraboloide hiperbólico: conoide cuya directriz es una recta. Superficie alabeada, que se extiende indefinidamente en todos sentidos, de curvaturas contrarias como una silla de caballo, y cuyas secciones planas son todas parábolas e hipérbolas.

Paralelepípedo: Forma sólida con seis caras de forma que todas las caras opuestas son paralelas. En un paralelepípedo, las seis caras son paralelogramos. Si las caras son rectángulos, se le llama paralelepípedo rectangular. Si las caras son cuadrados, es un cubo.

Paralelo: Linea equidistante de otra linea, nunca podrán tocarse.

Perpendicular:Termino utilizado para nombrar a la linea que forma un angulo recto.

Perspectiva:Arte que se dedica a la representación de objetos tridimensionales en una superficie plana.

Pirámide:

a) Regular: Tiene una base rectangular, y cuatro lados.

b) Oblicua: Algunas de sus caras laterales no es un triangulo isoceles.

c) Truncada: Cuerpo geométrico que resulta la cortar  una pirámide  por un plano paralelo a la base  y separar la parte que contiene al vértice.

Plano del cuadro:Sobre que se proyecta un sistema de lineas procedentes de un objeto para formar una imagen o dibujo.

Plano auxiliar:Dibujo perspectivo sobre el que se proyecta el objeto. Sirve para ver más a detalle.

Planos de proyección:Son aquellos donde dibujas proyectando cada lado, trazando con lineas imaginarias y puntos de referencia de la figura.

Plano proyectante:Los dos planos proyectantes principales son el horizontal y el vertical su intersección se denomina linea de tierra.

Planta:Es la representación sin perspectiva de un cuerpo sobre un plano horizontal.

Polígono:Figura geométrica formada por segmentos  consecutivos  no alineados, llamados lados.

Prisma:

a) Recto:Es el que tiene las aristas laterales perpendiculares a la base

b) Oblicuo: Las aristas laterales no son perpendiculares a la base

c) Truncado: Es el cuerpo geométrico  que resulta  al cortar una pirámide por un plano paralelo a la base y separar la parte que contiene el vértice.

Proyección: Técnica de dibujo empleada para representar un objeto en una superficie

Proyección axonométrica: Sistema de representación gráfica consistente en representar elementos geométricos o volúmenes en un plano, mediante proyección paralela o cilíndrica.

Proyección cónica: Recibe este nombre por ser un punto desde donde parten las proyectantes que pasan por los diferentes puntos de un objeto a proyectar en un plano. Su aplicación primordial se tiene en el dibujo en perpectiva.

Proyección diédrica: Se utilizan básicamente sobre dos planos que se intersectan entre sí formando un dierdro, por lo que se les denomina proyecciones driédricas.

Proyectante: Se aplica a la linea cuyo relieve traza la arista, separando dos o mas cicatrices en las superficies de una pieza.

Punto: Es una figura geométrica dimensional, no tiene longitud, área volumen, ni otro angulo dimensional.

Q

R

Radio: Recta o segmento que va desde su centro a cualquier punto de la circunferencia.

Recta: Recta o linea recta el ente ideal que se extiende en una misma dirección y contiene infinitos puntos.

Referencia: Las referencias externas permiten que las modificaciones realizadas en el dibujo al que se hace referencia se reflejen en el dibujo actual.

Reglada: Es generada por una recta, denominada generatriz, al desplazarse sobre una curva o varias, denominadas directrices.

Revolución: Es aquella que se genera mediante la rotación de una curva, o generatriz, alrededor de una recta directriz, llamada eje de rotación la cual se halla en el mismo plano de la curva.

Rotulación normalizada: Es aquellas que se hace con formatos preestablecidos, tamaño de renglón, tipo de mina, y tipo de letra.

S

Sección: Cuando una pieza se corta por un plano secante, la superficie así obtenida se denomina sección.

Segmento: Es la porción de recta limitada por dos puntos, llamados extremos.

Simetría axial: Las simetrías axiales son movimientos inversos, para hacer coincidir una figura con su simétrica es necesario sacarla del plano y abatirla de nuevo sobre la otra cara.

Simetría central: La simetría central (respecto a un punto) es un caso particular de Rotación (giro) cuando éste es de 180º.

Sistemas de representación: Todos los sistemas de representación que ocupa la geometría descriptiva están basados en métodos y teoremas que dan a conocer las formas gemétricas de figuras de dos o tres dimensiones sobre un soporte plano determinado plano de cuadro.

Superficie cónica: Superficie reglada generada por el movimiento de una generatriz, manteniendose en contacto con una directriz.



T

Tangente: Una recta tangente a una curva en un punto, es una recta que al pasar por dicho punto y que en dicho punto tiene la misma pendiente de la curva.

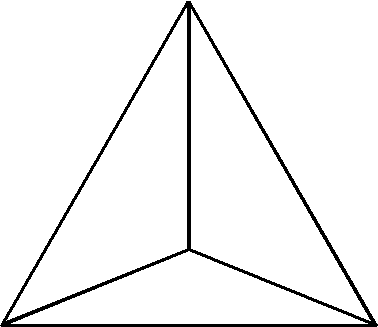

Tetraedro: Un tetraedro regular es un poliedro regular formado por 4 triángulos equiláteros iguales.

Traslación: Movimientos directos sin cambios de orientación, es decir, mantienen la forma y el tamaño de las figuras u objetos trasladados, a las cuales deslizan según el vector.

Triedro: Un ángulo triedro es un ángulo poliedro formado por tres caras y tres diedros.

Trimétrico: Un sistema trimétrico, es aquel en el que todos los plannos secundarios de proyección forman un ángulo distinto con el plano principal de proyección, lo que traducido a sus proyecciones significa que los ángulos formados por los ejes son distintos, aplicándose diferentes coeficientes de reducción a los ejes.

U

V

Verdadera magnitud: De un segmento, es la hipotenusa de un triángulo uno de

cuyos catetos es la proyección horizontal del segmento y el otro la diferencia de

cotas entre los puntos extremos del segmento

Vertical: Se aplica a la recta o plano que es perpendicular al horizonte o a un plano horizontal.

Vértice: Es el punto donde concurren los dos, tres o más lados de un ángulo
